如何使用图 API¶
本指南演示了 LangGraph 的 Graph API 的基础知识。它详细介绍了状态，以及如何组合常见的图结构，如序列、分支和循环。它还涵盖了 LangGraph 的控制功能，包括用于 map-reduce 工作流的 Send API 和用于结合状态更新与节点间“跳转”的 Command API。
设置¶
安装 langgraph
设置 LangSmith 以便更好地调试
注册 LangSmith，以便快速发现问题并提高您的 LangGraph 项目的性能。LangSmith 允许您使用跟踪数据来调试、测试和监控您使用 LangGraph 构建的 LLM 应用程序——请在文档中阅读更多关于如何入门的信息。
定义和更新状态¶
这里我们展示了如何在 LangGraph 中定义和更新状态。我们将演示：
定义状态¶
LangGraph 中的状态可以是 TypedDict、Pydantic 模型或 dataclass。下面我们将使用 TypedDict。有关使用 Pydantic 的详细信息，请参阅此部分。
默认情况下，图将具有相同的输入和输出模式，并且状态决定了该模式。有关如何定义不同的输入和输出模式，请参阅此部分。
让我们考虑一个使用消息的简单示例。这代表了许多 LLM 应用程序的一种通用状态形式。更多详细信息，请参阅我们的概念页面。
API 参考： AnyMessage
from langchain_core.messages import AnyMessage
from typing_extensions import TypedDict
class State(TypedDict):
messages: list[AnyMessage]
extra_field: int
这个状态跟踪一个消息对象列表，以及一个额外的整数字段。
更新状态¶
让我们构建一个带单个节点的示例图。我们的节点只是一个 Python 函数，它读取图的状态并对其进行更新。此函数的第一个参数将始终是状态。
API 参考： AIMessage
from langchain_core.messages import AIMessage
def node(state: State):
messages = state["messages"]
new_message = AIMessage("Hello!")
return {"messages": messages + [new_message], "extra_field": 10}
这个节点只是向我们的消息列表追加一条消息，并填充一个额外的字段。
重要
节点应该直接返回对状态的更新，而不是修改状态。
接下来，让我们定义一个包含此节点的简单图。我们使用 StateGraph 来定义一个操作此状态的图。然后我们使用 add_node 来填充我们的图。
API 参考：StateGraph
from langgraph.graph import StateGraph
builder = StateGraph(State)
builder.add_node(node)
builder.set_entry_point("node")
graph = builder.compile()
LangGraph 提供了内置的工具来可视化您的图。让我们检查一下我们的图。有关可视化的详细信息，请参阅此部分。
在这种情况下，我们的图只执行一个节点。让我们进行一个简单的调用。
API 参考： HumanMessage
from langchain_core.messages import HumanMessage
result = graph.invoke({"messages": [HumanMessage("Hi")]})
result
请注意
- 我们通过更新状态的单个键来启动调用。
- 我们在调用结果中收到了整个状态。
为了方便，我们经常通过 pretty-print 检查消息对象的内容。
================================ Human Message ================================
Hi
================================== Ai Message ==================================
Hello!
使用 reducer 处理状态更新¶
状态中的每个键都可以有自己独立的reducer函数，该函数控制如何应用来自节点的更新。如果未明确指定 reducer 函数，则假定对该键的所有更新都应覆盖它。
对于 TypedDict 状态模式，我们可以通过使用 reducer 函数注解状态的相应字段来定义 reducer。
在前面的示例中，我们的节点通过向消息列表追加一条消息来更新状态中的 "messages" 键。下面，我们向此键添加一个 reducer，以便更新会自动追加。
from typing_extensions import Annotated
def add(left, right):
"""Can also import `add` from the `operator` built-in."""
return left + right
class State(TypedDict):
messages: Annotated[list[AnyMessage], add]
extra_field: int
现在我们的节点可以被简化
def node(state: State):
new_message = AIMessage("Hello!")
return {"messages": [new_message], "extra_field": 10}
API 参考： START
from langgraph.graph import START
graph = StateGraph(State).add_node(node).add_edge(START, "node").compile()
result = graph.invoke({"messages": [HumanMessage("Hi")]})
for message in result["messages"]:
message.pretty_print()
================================ Human Message ================================
Hi
================================== Ai Message ==================================
Hello!
MessagesState¶
实际上，在更新消息列表时还有其他考虑因素：
LangGraph 包含一个内置的 reducer add_messages，它处理了这些考虑因素。
API 参考：add_messages
from langgraph.graph.message import add_messages
class State(TypedDict):
messages: Annotated[list[AnyMessage], add_messages]
extra_field: int
def node(state: State):
new_message = AIMessage("Hello!")
return {"messages": [new_message], "extra_field": 10}
graph = StateGraph(State).add_node(node).set_entry_point("node").compile()
input_message = {"role": "user", "content": "Hi"}
result = graph.invoke({"messages": [input_message]})
for message in result["messages"]:
message.pretty_print()
================================ Human Message ================================
Hi
================================== Ai Message ==================================
Hello!
对于涉及聊天模型的应用程序，这是一种通用的状态表示。为了方便，LangGraph 包含一个预构建的 MessagesState，因此我们可以拥有：
定义输入和输出模式¶
默认情况下，StateGraph 使用单一模式运行，所有节点都应使用该模式进行通信。但是，也可以为图定义不同的输入和输出模式。
当指定了不同的模式时，节点之间的通信仍将使用内部模式。输入模式确保提供的输入与预期结构匹配，而输出模式则根据定义的输出模式筛选内部数据，仅返回相关信息。
下面，我们将看到如何定义不同的输入和输出模式。
API 参考： StateGraph | START | END
from langgraph.graph import StateGraph, START, END
from typing_extensions import TypedDict
# Define the schema for the input
class InputState(TypedDict):
question: str
# Define the schema for the output
class OutputState(TypedDict):
answer: str
# Define the overall schema, combining both input and output
class OverallState(InputState, OutputState):
pass
# Define the node that processes the input and generates an answer
def answer_node(state: InputState):
# Example answer and an extra key
return {"answer": "bye", "question": state["question"]}
# Build the graph with input and output schemas specified
builder = StateGraph(OverallState, input_schema=InputState, output_schema=OutputState)
builder.add_node(answer_node) # Add the answer node
builder.add_edge(START, "answer_node") # Define the starting edge
builder.add_edge("answer_node", END) # Define the ending edge
graph = builder.compile() # Compile the graph
# Invoke the graph with an input and print the result
print(graph.invoke({"question": "hi"}))
注意，invoke 的输出只包含输出模式。
在节点之间传递私有状态¶
在某些情况下，您可能希望节点之间交换一些对中间逻辑至关重要但不需要成为图主模式一部分的信息。这些私有数据与图的整体输入/输出无关，只应在某些节点之间共享。
下面，我们将创建一个由三个节点（node_1、node_2 和 node_3）组成的顺序图示例，其中私有数据在前两个步骤（node_1 和 node_2）之间传递，而第三个步骤（node_3）只能访问公共的整体状态。
API 参考： StateGraph | START | END
from langgraph.graph import StateGraph, START, END
from typing_extensions import TypedDict
# The overall state of the graph (this is the public state shared across nodes)
class OverallState(TypedDict):
a: str
# Output from node_1 contains private data that is not part of the overall state
class Node1Output(TypedDict):
private_data: str
# The private data is only shared between node_1 and node_2
def node_1(state: OverallState) -> Node1Output:
output = {"private_data": "set by node_1"}
print(f"Entered node `node_1`:\n\tInput: {state}.\n\tReturned: {output}")
return output
# Node 2 input only requests the private data available after node_1
class Node2Input(TypedDict):
private_data: str
def node_2(state: Node2Input) -> OverallState:
output = {"a": "set by node_2"}
print(f"Entered node `node_2`:\n\tInput: {state}.\n\tReturned: {output}")
return output
# Node 3 only has access to the overall state (no access to private data from node_1)
def node_3(state: OverallState) -> OverallState:
output = {"a": "set by node_3"}
print(f"Entered node `node_3`:\n\tInput: {state}.\n\tReturned: {output}")
return output
# Connect nodes in a sequence
# node_2 accepts private data from node_1, whereas
# node_3 does not see the private data.
builder = StateGraph(OverallState).add_sequence([node_1, node_2, node_3])
builder.add_edge(START, "node_1")
graph = builder.compile()
# Invoke the graph with the initial state
response = graph.invoke(
{
"a": "set at start",
}
)
print()
print(f"Output of graph invocation: {response}")
Entered node `node_1`:
Input: {'a': 'set at start'}.
Returned: {'private_data': 'set by node_1'}
Entered node `node_2`:
Input: {'private_data': 'set by node_1'}.
Returned: {'a': 'set by node_2'}
Entered node `node_3`:
Input: {'a': 'set by node_2'}.
Returned: {'a': 'set by node_3'}
Output of graph invocation: {'a': 'set by node_3'}
使用 Pydantic 模型作为图状态¶
一个 StateGraph 在初始化时接受一个 state_schema 参数，该参数指定了图中节点可以访问和更新的状态的“形状”。
在我们的示例中，我们通常使用 Python 原生的 TypedDict 或 dataclass 作为 state_schema，但 state_schema 可以是任何类型。
在这里，我们将看到如何使用 Pydantic BaseModel 作为 state_schema 来对输入添加运行时验证。
已知限制
- 目前，图的输出将不会是 pydantic 模型的实例。
- 运行时验证仅在输入到节点时发生，而不是在输出时。
- pydantic 的验证错误跟踪不会显示错误发生在哪个节点。
- Pydantic 的递归验证可能很慢。对于性能敏感的应用程序，您可能需要考虑使用
dataclass代替。
API 参考： StateGraph | START | END
from langgraph.graph import StateGraph, START, END
from typing_extensions import TypedDict
from pydantic import BaseModel
# The overall state of the graph (this is the public state shared across nodes)
class OverallState(BaseModel):
a: str
def node(state: OverallState):
return {"a": "goodbye"}
# Build the state graph
builder = StateGraph(OverallState)
builder.add_node(node) # node_1 is the first node
builder.add_edge(START, "node") # Start the graph with node_1
builder.add_edge("node", END) # End the graph after node_1
graph = builder.compile()
# Test the graph with a valid input
graph.invoke({"a": "hello"})
使用无效输入调用图
try:
graph.invoke({"a": 123}) # Should be a string
except Exception as e:
print("An exception was raised because `a` is an integer rather than a string.")
print(e)
An exception was raised because `a` is an integer rather than a string.
1 validation error for OverallState
a
Input should be a valid string [type=string_type, input_value=123, input_type=int]
For further information visit https://errors.pydantic.dev/2.9/v/string_type
有关 Pydantic 模型状态的其他功能，请参见下文
序列化行为
当使用 Pydantic 模型作为状态模式时，了解序列化如何工作非常重要，尤其是在以下情况： - 将 Pydantic 对象作为输入传递 - 从图中接收输出 - 处理嵌套的 Pydantic 模型
让我们看看这些行为的实际效果。
from langgraph.graph import StateGraph, START, END
from pydantic import BaseModel
class NestedModel(BaseModel):
value: str
class ComplexState(BaseModel):
text: str
count: int
nested: NestedModel
def process_node(state: ComplexState):
# Node receives a validated Pydantic object
print(f"Input state type: {type(state)}")
print(f"Nested type: {type(state.nested)}")
# Return a dictionary update
return {"text": state.text + " processed", "count": state.count + 1}
# Build the graph
builder = StateGraph(ComplexState)
builder.add_node("process", process_node)
builder.add_edge(START, "process")
builder.add_edge("process", END)
graph = builder.compile()
# Create a Pydantic instance for input
input_state = ComplexState(text="hello", count=0, nested=NestedModel(value="test"))
print(f"Input object type: {type(input_state)}")
# Invoke graph with a Pydantic instance
result = graph.invoke(input_state)
print(f"Output type: {type(result)}")
print(f"Output content: {result}")
# Convert back to Pydantic model if needed
output_model = ComplexState(**result)
print(f"Converted back to Pydantic: {type(output_model)}")
运行时类型强制转换
Pydantic 对某些数据类型执行运行时类型强制转换。这可能很有用，但如果您不了解它，也可能导致意外行为。
from langgraph.graph import StateGraph, START, END
from pydantic import BaseModel
class CoercionExample(BaseModel):
# Pydantic will coerce string numbers to integers
number: int
# Pydantic will parse string booleans to bool
flag: bool
def inspect_node(state: CoercionExample):
print(f"number: {state.number} (type: {type(state.number)})")
print(f"flag: {state.flag} (type: {type(state.flag)})")
return {}
builder = StateGraph(CoercionExample)
builder.add_node("inspect", inspect_node)
builder.add_edge(START, "inspect")
builder.add_edge("inspect", END)
graph = builder.compile()
# Demonstrate coercion with string inputs that will be converted
result = graph.invoke({"number": "42", "flag": "true"})
# This would fail with a validation error
try:
graph.invoke({"number": "not-a-number", "flag": "true"})
except Exception as e:
print(f"\nExpected validation error: {e}")
使用消息模型
在状态模式中使用 LangChain 消息类型时，序列化方面有重要的考虑因素。当通过网络使用消息对象时，您应使用 AnyMessage（而不是 BaseMessage）以进行正确的序列化/反序列化。
from langgraph.graph import StateGraph, START, END
from pydantic import BaseModel
from langchain_core.messages import HumanMessage, AIMessage, AnyMessage
from typing import List
class ChatState(BaseModel):
messages: List[AnyMessage]
context: str
def add_message(state: ChatState):
return {"messages": state.messages + [AIMessage(content="Hello there!")]}
builder = StateGraph(ChatState)
builder.add_node("add_message", add_message)
builder.add_edge(START, "add_message")
builder.add_edge("add_message", END)
graph = builder.compile()
# Create input with a message
initial_state = ChatState(
messages=[HumanMessage(content="Hi")], context="Customer support chat"
)
result = graph.invoke(initial_state)
print(f"Output: {result}")
# Convert back to Pydantic model to see message types
output_model = ChatState(**result)
for i, msg in enumerate(output_model.messages):
print(f"Message {i}: {type(msg).__name__} - {msg.content}")
添加运行时配置¶
有时您希望在调用图时能够对其进行配置。例如，您可能希望能够在运行时指定使用哪个 LLM 或系统提示，*而不会用这些参数污染图状态*。
要添加运行时配置：
- 为您的配置指定一个模式
- 将配置添加到节点或条件边的函数签名中
- 将配置传递到图中。
请看下面的一个简单示例
API 参考： END | StateGraph | START
from langgraph.graph import END, StateGraph, START
from langgraph.runtime import Runtime
from typing_extensions import TypedDict
# 1. Specify config schema
class ContextSchema(TypedDict):
my_runtime_value: str
# 2. Define a graph that accesses the config in a node
class State(TypedDict):
my_state_value: str
def node(state: State, runtime: Runtime[ContextSchema]):
if runtime.context["my_runtime_value"] == "a":
return {"my_state_value": 1}
elif runtime.context["my_runtime_value"] == "b":
return {"my_state_value": 2}
else:
raise ValueError("Unknown values.")
builder = StateGraph(State, context_schema=ContextSchema)
builder.add_node(node)
builder.add_edge(START, "node")
builder.add_edge("node", END)
graph = builder.compile()
# 3. Pass in configuration at runtime:
print(graph.invoke({}, context={"my_runtime_value": "a"}))
print(graph.invoke({}, context={"my_runtime_value": "b"}))
扩展示例：在运行时指定 LLM
下面我们演示一个实际示例，在该示例中，我们在运行时配置要使用的 LLM。我们将同时使用 OpenAI 和 Anthropic 模型。
from dataclasses import dataclass
from langchain.chat_models import init_chat_model
from langgraph.graph import MessagesState, END, StateGraph, START
from langgraph.runtime import Runtime
from typing_extensions import TypedDict
@dataclass
class ContextSchema:
model_provider: str = "anthropic"
MODELS = {
"anthropic": init_chat_model("anthropic:claude-3-5-haiku-latest"),
"openai": init_chat_model("openai:gpt-4.1-mini"),
}
def call_model(state: MessagesState, runtime: Runtime[ContextSchema]):
model = MODELS[runtime.context.model_provider]
response = model.invoke(state["messages"])
return {"messages": [response]}
builder = StateGraph(MessagesState, context_schema=ContextSchema)
builder.add_node("model", call_model)
builder.add_edge(START, "model")
builder.add_edge("model", END)
graph = builder.compile()
# Usage
input_message = {"role": "user", "content": "hi"}
# With no configuration, uses default (Anthropic)
response_1 = graph.invoke({"messages": [input_message]})["messages"][-1]
# Or, can set OpenAI
response_2 = graph.invoke({"messages": [input_message]}, context={"model_provider": "openai"})["messages"][-1]
print(response_1.response_metadata["model_name"])
print(response_2.response_metadata["model_name"])
扩展示例：在运行时指定模型和系统消息
下面我们演示一个实际示例，在该示例中，我们配置两个参数：要使用的 LLM 和系统消息。
from dataclasses import dataclass
from typing import Optional
from langchain.chat_models import init_chat_model
from langchain_core.messages import SystemMessage
from langgraph.graph import END, MessagesState, StateGraph, START
from langgraph.runtime import Runtime
from typing_extensions import TypedDict
@dataclass
class ContextSchema:
model_provider: str = "anthropic"
system_message: str | None = None
MODELS = {
"anthropic": init_chat_model("anthropic:claude-3-5-haiku-latest"),
"openai": init_chat_model("openai:gpt-4.1-mini"),
}
def call_model(state: MessagesState, runtime: Runtime[ContextSchema]):
model = MODELS[runtime.context.model_provider]
messages = state["messages"]
if (system_message := runtime.context.system_message):
messages = [SystemMessage(system_message)] + messages
response = model.invoke(messages)
return {"messages": [response]}
builder = StateGraph(MessagesState, context_schema=ContextSchema)
builder.add_node("model", call_model)
builder.add_edge(START, "model")
builder.add_edge("model", END)
graph = builder.compile()
# Usage
input_message = {"role": "user", "content": "hi"}
response = graph.invoke({"messages": [input_message]}, context={"model_provider": "openai", "system_message": "Respond in Italian."})
for message in response["messages"]:
message.pretty_print()
添加重试策略¶
在许多用例中，您可能希望节点具有自定义的重试策略，例如当您调用 API、查询数据库或调用 LLM 等时。LangGraph 允许您向节点添加重试策略。
要配置重试策略，请将 retry_policy 参数传递给 add_node。retry_policy 参数接受一个 RetryPolicy 命名元组对象。下面我们使用默认参数实例化一个 RetryPolicy 对象，并将其与一个节点关联起来。
from langgraph.pregel import RetryPolicy
builder.add_node(
"node_name",
node_function,
retry_policy=RetryPolicy(),
)
默认情况下，retry_on 参数使用 default_retry_on 函数，该函数对除以下异常外的任何异常进行重试：
ValueErrorTypeErrorArithmeticErrorImportErrorLookupErrorNameErrorSyntaxErrorRuntimeErrorReferenceErrorStopIterationStopAsyncIterationOSError
此外，对于来自流行 http 请求库（如 requests 和 httpx）的异常，它仅对 5xx 状态码进行重试。
扩展示例：自定义重试策略
考虑一个我们正在从 SQL 数据库读取数据的示例。下面我们向节点传递两种不同的重试策略。
import sqlite3
from typing_extensions import TypedDict
from langchain.chat_models import init_chat_model
from langgraph.graph import END, MessagesState, StateGraph, START
from langgraph.pregel import RetryPolicy
from langchain_community.utilities import SQLDatabase
from langchain_core.messages import AIMessage
db = SQLDatabase.from_uri("sqlite:///:memory:")
model = init_chat_model("anthropic:claude-3-5-haiku-latest")
def query_database(state: MessagesState):
query_result = db.run("SELECT * FROM Artist LIMIT 10;")
return {"messages": [AIMessage(content=query_result)]}
def call_model(state: MessagesState):
response = model.invoke(state["messages"])
return {"messages": [response]}
# Define a new graph
builder = StateGraph(MessagesState)
builder.add_node(
"query_database",
query_database,
retry_policy=RetryPolicy(retry_on=sqlite3.OperationalError),
)
builder.add_node("model", call_model, retry_policy=RetryPolicy(max_attempts=5))
builder.add_edge(START, "model")
builder.add_edge("model", "query_database")
builder.add_edge("query_database", END)
graph = builder.compile()
添加节点缓存¶
节点缓存在需要避免重复操作的情况下非常有用，比如执行昂贵（无论是时间还是成本）的操作时。LangGraph 允许您向图中的节点添加个性化的缓存策略。
要配置缓存策略，请将 cache_policy 参数传递给 add_node 函数。在下面的示例中，一个 CachePolicy 对象被实例化，其生存时间为 120 秒，并使用默认的 key_func 生成器。然后它与一个节点关联起来：
from langgraph.types import CachePolicy
builder.add_node(
"node_name",
node_function,
cache_policy=CachePolicy(ttl=120),
)
然后，要为图启用节点级缓存，请在编译图时设置 cache 参数。下面的示例使用 InMemoryCache 来设置一个带内存缓存的图，但 SqliteCache 也是可用的。
创建步骤序列¶
先决条件
本指南假设您已熟悉上述关于状态的部分。
这里我们演示如何构建一个简单的步骤序列。我们将展示：
- 如何构建一个顺序图
- 用于构建类似图的内置简写。
要添加一系列节点，我们使用图的 .add_node 和 .add_edge 方法。
API 参考： START | StateGraph
from langgraph.graph import START, StateGraph
builder = StateGraph(State)
# Add nodes
builder.add_node(step_1)
builder.add_node(step_2)
builder.add_node(step_3)
# Add edges
builder.add_edge(START, "step_1")
builder.add_edge("step_1", "step_2")
builder.add_edge("step_2", "step_3")
我们也可以使用内置的简写 .add_sequence
builder = StateGraph(State).add_sequence([step_1, step_2, step_3])
builder.add_edge(START, "step_1")
为什么使用 LangGraph 将应用程序步骤拆分为序列？
LangGraph 使为您的应用程序添加底层持久化层变得容易。这允许在节点执行之间对状态进行检查点，因此您的 LangGraph 节点可以控制：
- How state updates are [checkpointed](../concepts/persistence.md)
- How interruptions are resumed in [human-in-the-loop](../concepts/human_in_the_loop.md) workflows
- How we can "rewind" and branch-off executions using LangGraph's [time travel](../concepts/time-travel.md) features
They also determine how execution steps are [streamed](../concepts/streaming.md), and how your application is visualized
and debugged using [LangGraph Studio](../concepts/langgraph_studio.md).
让我们演示一个端到端的例子。我们将创建一个包含三个步骤的序列：
- 在状态的某个键中填充一个值
- 更新相同的值
- 填充一个不同的值
让我们首先定义我们的状态。这决定了图的模式，并且还可以指定如何应用更新。更多详情请参见此部分。
在我们的案例中，我们将只跟踪两个值。
我们的节点只是读取图状态并对其进行更新的 Python 函数。此函数的第一个参数将始终是状态。
def step_1(state: State):
return {"value_1": "a"}
def step_2(state: State):
current_value_1 = state["value_1"]
return {"value_1": f"{current_value_1} b"}
def step_3(state: State):
return {"value_2": 10}
注意
请注意，在对状态进行更新时，每个节点只需指定它希望更新的键的值即可。
默认情况下，这将覆盖相应键的值。您也可以使用reducer来控制更新的处理方式——例如，您可以将连续的更新追加到某个键上，而不是覆盖。更多详情请参见此部分。
最后，我们定义图。我们使用StateGraph来定义一个操作此状态的图。
然后，我们将使用 add_node 和 add_edge 来填充我们的图并定义其控制流。
API 参考： START | StateGraph
from langgraph.graph import START, StateGraph
builder = StateGraph(State)
# Add nodes
builder.add_node(step_1)
builder.add_node(step_2)
builder.add_node(step_3)
# Add edges
builder.add_edge(START, "step_1")
builder.add_edge("step_1", "step_2")
builder.add_edge("step_2", "step_3")
请注意
.add_edge接受节点名称，对于函数，默认为node.__name__。- 我们必须指定图的入口点。为此，我们添加一条带有START 节点的边。
- 当没有更多节点可执行时，图将停止。
接下来我们编译我们的图。这会对图的结构进行一些基本检查（例如，识别孤立的节点）。如果我们通过检查点为我们的应用程序添加持久化，它也会在这里传入。

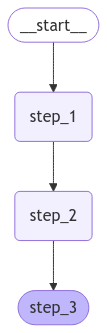

LangGraph 提供了内置的工具来可视化您的图。让我们检查一下我们的序列。有关可视化的详细信息，请参阅本指南。
让我们进行一个简单的调用。
请注意
- 我们通过为单个状态键提供值来启动调用。我们必须始终为至少一个键提供值。
- 我们传入的值被第一个节点覆盖了。
- 第二个节点更新了该值。
- 第三个节点填充了一个不同的值。
内置简写
langgraph>=0.2.46 版本包含一个内置的简写 add_sequence 用于添加节点序列。您可以如下编译相同的图：
创建分支¶
节点的并行执行对于加快整个图的操作至关重要。LangGraph 为节点的并行执行提供原生支持，这可以显著提高基于图的工作流的性能。这种并行化是通过扇出和扇入机制实现的，利用了标准边和条件边。以下是一些示例，展示了如何创建适合您的分支数据流。
并行运行图节点¶
在这个例子中，我们从 `Node A` 扇出到 `B 和 C`，然后扇入到 `D`。对于我们的状态，我们指定了 reducer 的加法操作。这将组合或累积特定键的值，而不是简单地覆盖现有值。对于列表，这意味着将新列表与现有列表连接起来。有关使用 reducer 更新状态的更多详细信息，请参阅上面关于状态 reducer 的部分。
API 参考： StateGraph | START | END
import operator
from typing import Annotated, Any
from typing_extensions import TypedDict
from langgraph.graph import StateGraph, START, END
class State(TypedDict):
# The operator.add reducer fn makes this append-only
aggregate: Annotated[list, operator.add]
def a(state: State):
print(f'Adding "A" to {state["aggregate"]}')
return {"aggregate": ["A"]}
def b(state: State):
print(f'Adding "B" to {state["aggregate"]}')
return {"aggregate": ["B"]}
def c(state: State):
print(f'Adding "C" to {state["aggregate"]}')
return {"aggregate": ["C"]}
def d(state: State):
print(f'Adding "D" to {state["aggregate"]}')
return {"aggregate": ["D"]}
builder = StateGraph(State)
builder.add_node(a)
builder.add_node(b)
builder.add_node(c)
builder.add_node(d)
builder.add_edge(START, "a")
builder.add_edge("a", "b")
builder.add_edge("a", "c")
builder.add_edge("b", "d")
builder.add_edge("c", "d")
builder.add_edge("d", END)
graph = builder.compile()
通过 reducer，您可以看到每个节点中添加的值被累积起来了。
注意
在上面的例子中，节点 "b" 和 "c" 在同一个超步中并发执行。因为它们在同一步骤中，节点 "d" 在 "b" 和 "c" 都完成后执行。
重要的是，来自并行超步的更新可能不会以一致的顺序排列。如果您需要一个来自并行超步的一致、预定的更新顺序，您应该将输出写入状态中的一个单独字段，并附带一个用于排序的值。
异常处理？
LangGraph 在超步内执行节点，这意味着虽然并行分支是并行执行的，但整个超步是事务性的。如果这些分支中的任何一个引发异常，任何更新都不会应用于状态（整个超步都会出错）。
重要的是，当使用检查点时，超步内成功节点的结果会被保存，并且在恢复时不会重复执行。
如果您有容易出错的节点（例如，想要处理不稳定的 API 调用），LangGraph 提供了两种处理方法：
- 您可以在节点内编写常规的 python 代码来捕获和处理异常。
- 您可以设置一个 retry_policy 来指示图重试引发某些类型异常的节点。只有失败的分支会被重试，所以您不必担心执行冗余的工作。
这些功能共同让您能够执行并行操作并完全控制异常处理。
延迟节点执行¶
当您希望延迟一个节点的执行，直到所有其他待处理任务都完成时，延迟节点执行非常有用。这在分支长度不同的工作流中尤其重要，例如 map-reduce 流程。

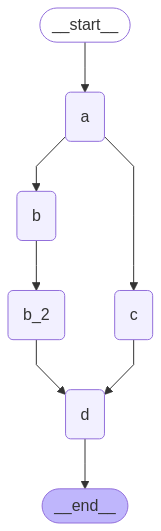

上面的例子展示了当每条路径都只有一个步骤时如何进行扇出和扇入。但是如果其中一个分支有多个步骤呢？让我们在 "b" 分支中添加一个节点 "b_2"：
API 参考： StateGraph | START | END
import operator
from typing import Annotated, Any
from typing_extensions import TypedDict
from langgraph.graph import StateGraph, START, END
class State(TypedDict):
# The operator.add reducer fn makes this append-only
aggregate: Annotated[list, operator.add]
def a(state: State):
print(f'Adding "A" to {state["aggregate"]}')
return {"aggregate": ["A"]}
def b(state: State):
print(f'Adding "B" to {state["aggregate"]}')
return {"aggregate": ["B"]}
def b_2(state: State):
print(f'Adding "B_2" to {state["aggregate"]}')
return {"aggregate": ["B_2"]}
def c(state: State):
print(f'Adding "C" to {state["aggregate"]}')
return {"aggregate": ["C"]}
def d(state: State):
print(f'Adding "D" to {state["aggregate"]}')
return {"aggregate": ["D"]}
builder = StateGraph(State)
builder.add_node(a)
builder.add_node(b)
builder.add_node(b_2)
builder.add_node(c)
builder.add_node(d, defer=True)
builder.add_edge(START, "a")
builder.add_edge("a", "b")
builder.add_edge("a", "c")
builder.add_edge("b", "b_2")
builder.add_edge("b_2", "d")
builder.add_edge("c", "d")
builder.add_edge("d", END)
graph = builder.compile()
Adding "A" to []
Adding "B" to ['A']
Adding "C" to ['A']
Adding "B_2" to ['A', 'B', 'C']
Adding "D" to ['A', 'B', 'C', 'B_2']
在上面的示例中，节点 "b" 和 "c" 在同一个超步中并发执行。我们在节点 d 上设置 defer=True，因此它将在所有待处理任务完成之前不会执行。在这种情况下，这意味着 "d" 会等到整个 "b" 分支完成后再执行。
条件分支¶

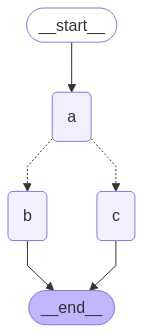

如果您的扇出应根据状态在运行时变化，您可以使用 add_conditional_edges 来使用图状态选择一个或多个路径。请看下面的示例，其中节点 `a` 生成一个状态更新，该更新决定了下一个节点。
API 参考： StateGraph | START | END
import operator
from typing import Annotated, Literal, Sequence
from typing_extensions import TypedDict
from langgraph.graph import StateGraph, START, END
class State(TypedDict):
aggregate: Annotated[list, operator.add]
# Add a key to the state. We will set this key to determine
# how we branch.
which: str
def a(state: State):
print(f'Adding "A" to {state["aggregate"]}')
return {"aggregate": ["A"], "which": "c"}
def b(state: State):
print(f'Adding "B" to {state["aggregate"]}')
return {"aggregate": ["B"]}
def c(state: State):
print(f'Adding "C" to {state["aggregate"]}')
return {"aggregate": ["C"]}
builder = StateGraph(State)
builder.add_node(a)
builder.add_node(b)
builder.add_node(c)
builder.add_edge(START, "a")
builder.add_edge("b", END)
builder.add_edge("c", END)
def conditional_edge(state: State) -> Literal["b", "c"]:
# Fill in arbitrary logic here that uses the state
# to determine the next node
return state["which"]
builder.add_conditional_edges("a", conditional_edge)
graph = builder.compile()
提示
您的条件边可以路由到多个目标节点。例如：
Map-Reduce 和 Send API¶

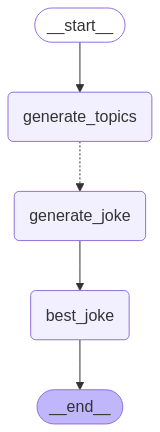

LangGraph 支持使用 Send API 实现 map-reduce 和其他高级分支模式。以下是如何使用它的一个示例：
API 参考： StateGraph | START | END | Send
from langgraph.graph import StateGraph, START, END
from langgraph.types import Send
from typing_extensions import TypedDict, Annotated
import operator
class OverallState(TypedDict):
topic: str
subjects: list[str]
jokes: Annotated[list[str], operator.add]
best_selected_joke: str
def generate_topics(state: OverallState):
return {"subjects": ["lions", "elephants", "penguins"]}
def generate_joke(state: OverallState):
joke_map = {
"lions": "Why don't lions like fast food? Because they can't catch it!",
"elephants": "Why don't elephants use computers? They're afraid of the mouse!",
"penguins": "Why don't penguins like talking to strangers at parties? Because they find it hard to break the ice."
}
return {"jokes": [joke_map[state["subject"]]]}
def continue_to_jokes(state: OverallState):
return [Send("generate_joke", {"subject": s}) for s in state["subjects"]]
def best_joke(state: OverallState):
return {"best_selected_joke": "penguins"}
builder = StateGraph(OverallState)
builder.add_node("generate_topics", generate_topics)
builder.add_node("generate_joke", generate_joke)
builder.add_node("best_joke", best_joke)
builder.add_edge(START, "generate_topics")
builder.add_conditional_edges("generate_topics", continue_to_jokes, ["generate_joke"])
builder.add_edge("generate_joke", "best_joke")
builder.add_edge("best_joke", END)
builder.add_edge("generate_topics", END)
graph = builder.compile()
# Call the graph: here we call it to generate a list of jokes
for step in graph.stream({"topic": "animals"}):
print(step)
{'generate_topics': {'subjects': ['lions', 'elephants', 'penguins']}}
{'generate_joke': {'jokes': ["Why don't lions like fast food? Because they can't catch it!"]}}
{'generate_joke': {'jokes': ["Why don't elephants use computers? They're afraid of the mouse!"]}}
{'generate_joke': {'jokes': ['Why don't penguins like talking to strangers at parties? Because they find it hard to break the ice.']}}
{'best_joke': {'best_selected_joke': 'penguins'}}
创建和控制循环¶
当创建一个带循环的图时，我们需要一个终止执行的机制。这通常通过添加一个条件边来实现，一旦达到某个终止条件，该边就会路由到END节点。
您还可以在调用或流式传输图时设置图的递归限制。递归限制设置了图在引发错误之前允许执行的超步数。请在此处阅读有关递归限制概念的更多信息。
让我们考虑一个带循环的简单图，以更好地理解这些机制的工作原理。
提示
要返回状态的最后一个值而不是收到递归限制错误，请参阅下一部分。
创建循环时，您可以包含一个指定终止条件的条件边。
builder = StateGraph(State)
builder.add_node(a)
builder.add_node(b)
def route(state: State) -> Literal["b", END]:
if termination_condition(state):
return END
else:
return "b"
builder.add_edge(START, "a")
builder.add_conditional_edges("a", route)
builder.add_edge("b", "a")
graph = builder.compile()
要控制递归限制，请在配置中指定 "recursion_limit"。这将引发一个 GraphRecursionError，您可以捕获并处理它。
from langgraph.errors import GraphRecursionError
try:
graph.invoke(inputs, {"recursion_limit": 3})
except GraphRecursionError:
print("Recursion Error")
让我们定义一个带有简单循环的图。请注意，我们使用条件边来实现终止条件。
API 参考： StateGraph | START | END
import operator
from typing import Annotated, Literal
from typing_extensions import TypedDict
from langgraph.graph import StateGraph, START, END
class State(TypedDict):
# The operator.add reducer fn makes this append-only
aggregate: Annotated[list, operator.add]
def a(state: State):
print(f'Node A sees {state["aggregate"]}')
return {"aggregate": ["A"]}
def b(state: State):
print(f'Node B sees {state["aggregate"]}')
return {"aggregate": ["B"]}
# Define nodes
builder = StateGraph(State)
builder.add_node(a)
builder.add_node(b)
# Define edges
def route(state: State) -> Literal["b", END]:
if len(state["aggregate"]) < 7:
return "b"
else:
return END
builder.add_edge(START, "a")
builder.add_conditional_edges("a", route)
builder.add_edge("b", "a")
graph = builder.compile()
这种架构类似于一个ReAct 代理，其中节点 "a" 是一个调用工具的模型，节点 "b" 代表工具。
在我们的 route 条件边中，我们指定在状态中的 "aggregate" 列表超过一个阈值长度后应该结束。
调用该图，我们看到我们在节点 "a" 和 "b" 之间交替，直到达到终止条件才终止。
Node A sees []
Node B sees ['A']
Node A sees ['A', 'B']
Node B sees ['A', 'B', 'A']
Node A sees ['A', 'B', 'A', 'B']
Node B sees ['A', 'B', 'A', 'B', 'A']
Node A sees ['A', 'B', 'A', 'B', 'A', 'B']
施加递归限制¶
在某些应用中，我们可能无法保证会达到给定的终止条件。在这些情况下，我们可以设置图的递归限制。这将在给定的超步数后引发一个 GraphRecursionError。然后我们可以捕获并处理这个异常。
from langgraph.errors import GraphRecursionError
try:
graph.invoke({"aggregate": []}, {"recursion_limit": 4})
except GraphRecursionError:
print("Recursion Error")
Node A sees []
Node B sees ['A']
Node C sees ['A', 'B']
Node D sees ['A', 'B']
Node A sees ['A', 'B', 'C', 'D']
Recursion Error
扩展示例：达到递归限制时返回状态
我们可以不引发 `GraphRecursionError`，而是在状态中引入一个新的键，用于跟踪距离达到递归限制还剩多少步。然后我们可以使用这个键来决定是否应该结束运行。
LangGraph 实现了一个特殊的 RemainingSteps 注解。在底层，它创建了一个 ManagedValue 通道——一个将在我们图运行期间存在且之后不再存在的状态通道。
import operator
from typing import Annotated, Literal
from typing_extensions import TypedDict
from langgraph.graph import StateGraph, START, END
from langgraph.managed.is_last_step import RemainingSteps
class State(TypedDict):
aggregate: Annotated[list, operator.add]
remaining_steps: RemainingSteps
def a(state: State):
print(f'Node A sees {state["aggregate"]}')
return {"aggregate": ["A"]}
def b(state: State):
print(f'Node B sees {state["aggregate"]}')
return {"aggregate": ["B"]}
# Define nodes
builder = StateGraph(State)
builder.add_node(a)
builder.add_node(b)
# Define edges
def route(state: State) -> Literal["b", END]:
if state["remaining_steps"] <= 2:
return END
else:
return "b"
builder.add_edge(START, "a")
builder.add_conditional_edges("a", route)
builder.add_edge("b", "a")
graph = builder.compile()
# Test it out
result = graph.invoke({"aggregate": []}, {"recursion_limit": 4})
print(result)
扩展示例：带分支的循环

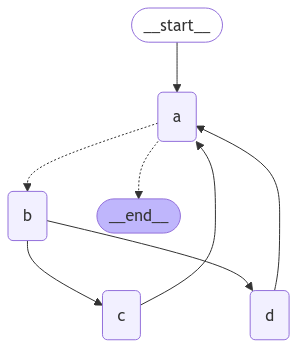

为了更好地理解递归限制的工作原理，让我们考虑一个更复杂的例子。下面我们实现一个循环，但其中一步会扇出到两个节点。
import operator
from typing import Annotated, Literal
from typing_extensions import TypedDict
from langgraph.graph import StateGraph, START, END
class State(TypedDict):
aggregate: Annotated[list, operator.add]
def a(state: State):
print(f'Node A sees {state["aggregate"]}')
return {"aggregate": ["A"]}
def b(state: State):
print(f'Node B sees {state["aggregate"]}')
return {"aggregate": ["B"]}
def c(state: State):
print(f'Node C sees {state["aggregate"]}')
return {"aggregate": ["C"]}
def d(state: State):
print(f'Node D sees {state["aggregate"]}')
return {"aggregate": ["D"]}
# Define nodes
builder = StateGraph(State)
builder.add_node(a)
builder.add_node(b)
builder.add_node(c)
builder.add_node(d)
# Define edges
def route(state: State) -> Literal["b", END]:
if len(state["aggregate"]) < 7:
return "b"
else:
return END
builder.add_edge(START, "a")
builder.add_conditional_edges("a", route)
builder.add_edge("b", "c")
builder.add_edge("b", "d")
builder.add_edge(["c", "d"], "a")
graph = builder.compile()
这个图看起来很复杂，但可以概念化为一个由超步组成的循环：
- 节点 A
- 节点 B
- 节点 C 和 D
- 节点 A
- ...
我们有一个由四个超步组成的循环，其中节点 C 和 D 是并发执行的。
像之前一样调用图，我们看到在达到终止条件之前，我们完成了两个完整的“圈”。
Node A sees []
Node B sees ['A']
Node D sees ['A', 'B']
Node C sees ['A', 'B']
Node A sees ['A', 'B', 'C', 'D']
Node B sees ['A', 'B', 'C', 'D', 'A']
Node D sees ['A', 'B', 'C', 'D', 'A', 'B']
Node C sees ['A', 'B', 'C', 'D', 'A', 'B']
Node A sees ['A', 'B', 'C', 'D', 'A', 'B', 'C', 'D']
但是，如果我们将递归限制设置为四，我们只完成了一圈，因为每一圈是四个超步。
异步¶
当并发运行IO密集型代码（例如，向聊天模型提供商发出并发API请求）时，使用异步编程范式可以带来显著的性能提升。
要将图的 `sync` 实现转换为 `async` 实现，您需要：
- 更新 `nodes` 以使用 `async def` 而不是 `def`。
- 更新内部代码以适当地使用 `await`。
- 根据需要使用 `.ainvoke` 或 `.astream` 调用图。
由于许多 LangChain 对象实现了Runnable 协议，该协议具有所有 `sync` 方法的 `async` 变体，因此将 `sync` 图升级为 `async` 图通常相当快。
请看下面的例子。为了演示底层 LLM 的异步调用，我们将包含一个聊天模型。
import os
from langchain.chat_models import init_chat_model
os.environ["OPENAI_API_KEY"] = "sk-..."
llm = init_chat_model("openai:gpt-4.1")
👉 阅读 OpenAI 集成文档
import os
from langchain.chat_models import init_chat_model
os.environ["ANTHROPIC_API_KEY"] = "sk-..."
llm = init_chat_model("anthropic:claude-3-5-sonnet-latest")
👉 阅读 Anthropic 集成文档
import os
from langchain.chat_models import init_chat_model
os.environ["AZURE_OPENAI_API_KEY"] = "..."
os.environ["AZURE_OPENAI_ENDPOINT"] = "..."
os.environ["OPENAI_API_VERSION"] = "2025-03-01-preview"
llm = init_chat_model(
"azure_openai:gpt-4.1",
azure_deployment=os.environ["AZURE_OPENAI_DEPLOYMENT_NAME"],
)
👉 阅读 Azure 集成文档
import os
from langchain.chat_models import init_chat_model
os.environ["GOOGLE_API_KEY"] = "..."
llm = init_chat_model("google_genai:gemini-2.0-flash")
👉 阅读 Google GenAI 集成文档
from langchain.chat_models import init_chat_model
# Follow the steps here to configure your credentials:
# https://docs.aws.amazon.com/bedrock/latest/userguide/getting-started.html
llm = init_chat_model(
"anthropic.claude-3-5-sonnet-20240620-v1:0",
model_provider="bedrock_converse",
)
👉 阅读 AWS Bedrock 集成文档
API 参考： init_chat_model | StateGraph
from langchain.chat_models import init_chat_model
from langgraph.graph import MessagesState, StateGraph
async def node(state: MessagesState): # (1)!
new_message = await llm.ainvoke(state["messages"]) # (2)!
return {"messages": [new_message]}
builder = StateGraph(MessagesState).add_node(node).set_entry_point("node")
graph = builder.compile()
input_message = {"role": "user", "content": "Hello"}
result = await graph.ainvoke({"messages": [input_message]}) # (3)!
- 将节点声明为异步函数。
- 在节点内可用时使用异步调用。
- 在图对象本身上使用异步调用。
异步流式处理
有关使用异步进行流式处理的示例，请参阅流式处理指南。
使用 Command 结合控制流和状态更新¶
将控制流（边）和状态更新（节点）结合起来可能很有用。例如，您可能希望在同一个节点中既执行状态更新又决定接下来要转到哪个节点。LangGraph 提供了一种方法，即通过从节点函数返回一个 Command 对象来实现。
def my_node(state: State) -> Command[Literal["my_other_node"]]:
return Command(
# state update
update={"foo": "bar"},
# control flow
goto="my_other_node"
)

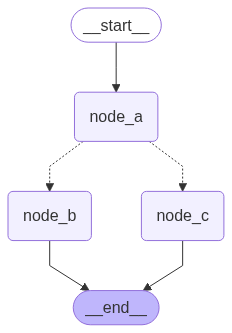

下面我们展示一个端到端的例子。我们将创建一个包含 3 个节点的简单图：A、B 和 C。我们将首先执行节点 A，然后根据节点 A 的输出来决定接下来是转到节点 B 还是节点 C。
API 参考： StateGraph | START | Command
import random
from typing_extensions import TypedDict, Literal
from langgraph.graph import StateGraph, START
from langgraph.types import Command
# Define graph state
class State(TypedDict):
foo: str
# Define the nodes
def node_a(state: State) -> Command[Literal["node_b", "node_c"]]:
print("Called A")
value = random.choice(["b", "c"])
# this is a replacement for a conditional edge function
if value == "b":
goto = "node_b"
else:
goto = "node_c"
# note how Command allows you to BOTH update the graph state AND route to the next node
return Command(
# this is the state update
update={"foo": value},
# this is a replacement for an edge
goto=goto,
)
def node_b(state: State):
print("Called B")
return {"foo": state["foo"] + "b"}
def node_c(state: State):
print("Called C")
return {"foo": state["foo"] + "c"}
我们现在可以用上面的节点创建 `StateGraph`。注意，图中没有用于路由的条件边！这是因为控制流是在 `node_a` 内部用 `Command` 定义的。
builder = StateGraph(State)
builder.add_edge(START, "node_a")
builder.add_node(node_a)
builder.add_node(node_b)
builder.add_node(node_c)
# NOTE: there are no edges between nodes A, B and C!
graph = builder.compile()
重要
您可能已经注意到，我们使用了 `Command` 作为返回类型注解，例如 `Command[Literal["node_b", "node_c"]]`。这对于图的渲染是必需的，它告诉 LangGraph `node_a` 可以导航到 `node_b` 和 `node_c`。
如果我们多次运行该图，我们会看到它根据节点 A 中的随机选择采取不同的路径（A -> B 或 A -> C）。
导航到父图中的节点¶
如果您正在使用子图，您可能希望从子图中的一个节点导航到另一个子图（即父图中的另一个节点）。为此，您可以在 `Command` 中指定 `graph=Command.PARENT`。
def my_node(state: State) -> Command[Literal["my_other_node"]]:
return Command(
update={"foo": "bar"},
goto="other_subgraph", # where `other_subgraph` is a node in the parent graph
graph=Command.PARENT
)
让我们使用上面的例子来演示这一点。我们将通过将上面例子中的 `node_a` 更改为一个单节点图，并将其作为子图添加到我们的父图中来实现。
使用 `Command.PARENT` 进行状态更新
当您从子图节点向父图节点发送更新，且该更新涉及父图和子图状态模式共享的键时，您必须在父图状态中为您正在更新的键定义一个reducer。请看下面的例子。
import operator
from typing_extensions import Annotated
class State(TypedDict):
# NOTE: we define a reducer here
foo: Annotated[str, operator.add]
def node_a(state: State):
print("Called A")
value = random.choice(["a", "b"])
# this is a replacement for a conditional edge function
if value == "a":
goto = "node_b"
else:
goto = "node_c"
# note how Command allows you to BOTH update the graph state AND route to the next node
return Command(
update={"foo": value},
goto=goto,
# this tells LangGraph to navigate to node_b or node_c in the parent graph
# NOTE: this will navigate to the closest parent graph relative to the subgraph
graph=Command.PARENT,
)
subgraph = StateGraph(State).add_node(node_a).add_edge(START, "node_a").compile()
def node_b(state: State):
print("Called B")
# NOTE: since we've defined a reducer, we don't need to manually append
# new characters to existing 'foo' value. instead, reducer will append these
# automatically (via operator.add)
return {"foo": "b"}
def node_c(state: State):
print("Called C")
return {"foo": "c"}
builder = StateGraph(State)
builder.add_edge(START, "subgraph")
builder.add_node("subgraph", subgraph)
builder.add_node(node_b)
builder.add_node(node_c)
graph = builder.compile()
在工具内部使用¶
一个常见的用例是在工具内部更新图状态。例如，在一个客户支持应用程序中，您可能希望在对话开始时根据客户的账号或ID查找客户信息。要从工具中更新图状态，您可以从工具中返回 `Command(update={"my_custom_key": "foo", "messages": [...]})`。
@tool
def lookup_user_info(tool_call_id: Annotated[str, InjectedToolCallId], config: RunnableConfig):
"""Use this to look up user information to better assist them with their questions."""
user_info = get_user_info(config.get("configurable", {}).get("user_id"))
return Command(
update={
# update the state keys
"user_info": user_info,
# update the message history
"messages": [ToolMessage("Successfully looked up user information", tool_call_id=tool_call_id)]
}
)
重要
当从工具返回 `Command` 时，您必须在 `Command.update` 中包含 `messages`（或用于消息历史记录的任何状态键），并且 `messages` 中的消息列表必须包含一个 `ToolMessage`。这对于生成有效的消息历史记录是必要的（LLM 提供商要求带有工具调用的 AI 消息后面必须跟着工具结果消息）。
如果您使用的工具通过 `Command` 更新状态，我们建议使用预构建的 `ToolNode`，它会自动处理返回 `Command` 对象的工具，并将它们传播到图状态。如果您正在编写一个调用工具的自定义节点，您需要手动将工具返回的 `Command` 对象作为节点的更新进行传播。
可视化您的图¶
这里我们演示如何可视化您创建的图。
您可以可视化任何任意的图，包括StateGraph。让我们来画些分形图找点乐子吧 :）。
API 参考： StateGraph | START | END | add_messages
import random
from typing import Annotated, Literal
from typing_extensions import TypedDict
from langgraph.graph import StateGraph, START, END
from langgraph.graph.message import add_messages
class State(TypedDict):
messages: Annotated[list, add_messages]
class MyNode:
def __init__(self, name: str):
self.name = name
def __call__(self, state: State):
return {"messages": [("assistant", f"Called node {self.name}")]}
def route(state) -> Literal["entry_node", "__end__"]:
if len(state["messages"]) > 10:
return "__end__"
return "entry_node"
def add_fractal_nodes(builder, current_node, level, max_level):
if level > max_level:
return
# Number of nodes to create at this level
num_nodes = random.randint(1, 3) # Adjust randomness as needed
for i in range(num_nodes):
nm = ["A", "B", "C"][i]
node_name = f"node_{current_node}_{nm}"
builder.add_node(node_name, MyNode(node_name))
builder.add_edge(current_node, node_name)
# Recursively add more nodes
r = random.random()
if r > 0.2 and level + 1 < max_level:
add_fractal_nodes(builder, node_name, level + 1, max_level)
elif r > 0.05:
builder.add_conditional_edges(node_name, route, node_name)
else:
# End
builder.add_edge(node_name, "__end__")
def build_fractal_graph(max_level: int):
builder = StateGraph(State)
entry_point = "entry_node"
builder.add_node(entry_point, MyNode(entry_point))
builder.add_edge(START, entry_point)
add_fractal_nodes(builder, entry_point, 1, max_level)
# Optional: set a finish point if required
builder.add_edge(entry_point, END) # or any specific node
return builder.compile()
app = build_fractal_graph(3)
Mermaid¶
我们也可以将一个图类转换为 Mermaid 语法。
%%{init: {'flowchart': {'curve': 'linear'}}}%%
graph TD;
__start__([<p>__start__</p>]):::first
entry_node(entry_node)
node_entry_node_A(node_entry_node_A)
node_entry_node_B(node_entry_node_B)
node_node_entry_node_B_A(node_node_entry_node_B_A)
node_node_entry_node_B_B(node_node_entry_node_B_B)
node_node_entry_node_B_C(node_node_entry_node_B_C)
__end__([<p>__end__</p>]):::last
__start__ --> entry_node;
entry_node --> __end__;
entry_node --> node_entry_node_A;
entry_node --> node_entry_node_B;
node_entry_node_B --> node_node_entry_node_B_A;
node_entry_node_B --> node_node_entry_node_B_B;
node_entry_node_B --> node_node_entry_node_B_C;
node_entry_node_A -.-> entry_node;
node_entry_node_A -.-> __end__;
node_node_entry_node_B_A -.-> entry_node;
node_node_entry_node_B_A -.-> __end__;
node_node_entry_node_B_B -.-> entry_node;
node_node_entry_node_B_B -.-> __end__;
node_node_entry_node_B_C -.-> entry_node;
node_node_entry_node_B_C -.-> __end__;
classDef default fill:#f2f0ff,line-height:1.2
classDef first fill-opacity:0
classDef last fill:#bfb6fc
PNG¶
如果需要，我们可以将图渲染成 `.png` 文件。这里我们有三个选项：
- 使用 Mermaid.ink API（不需要额外包）
- 使用 Mermaid + Pyppeteer（需要 `pip install pyppeteer`）
- 使用 graphviz（需要 `pip install graphviz`）
使用 Mermaid.Ink
默认情况下，`draw_mermaid_png()` 使用 Mermaid.Ink 的 API 来生成图表。
API 参考： CurveStyle | MermaidDrawMethod | NodeStyles
from IPython.display import Image, display
from langchain_core.runnables.graph import CurveStyle, MermaidDrawMethod, NodeStyles
display(Image(app.get_graph().draw_mermaid_png()))
使用 Mermaid + Pyppeteer
import nest_asyncio
nest_asyncio.apply() # Required for Jupyter Notebook to run async functions
display(
Image(
app.get_graph().draw_mermaid_png(
curve_style=CurveStyle.LINEAR,
node_colors=NodeStyles(first="#ffdfba", last="#baffc9", default="#fad7de"),
wrap_label_n_words=9,
output_file_path=None,
draw_method=MermaidDrawMethod.PYPPETEER,
background_color="white",
padding=10,
)
)
)
使用 Graphviz
